Tato konstrukce vznikla pro naše děti, aby si mohli trochu zpestřit hru "
člověče nezlob se ! ". Na internetu jsem sice nalezl několik kostek, ale žádná
nebyla s procesorem 12F509 a jelikož jsem těchto mikrokontrolérů měl několik v
šuplíku, tak jsem se pustil do navrhování. První verze kostky byla s
vypínačem, ale jelikož při hraní rok a půl staré dcerky byl vypínač zcela
zdevastován, tak jsem celý program předělal. Kostka se tedy ovládá jen jedním
spínacím tlačítkem a po 30 sekundách nečinnosti se sama vypne.
Při stisknutí
tlačítka probíhá cyklicky opakování všech čísel ve velmi rychlém sledu avšak
svítí všechny LED. Po uvolnění tlačítka se zobrazí výsledek. Ten je zobrazen
po dobu 30s a pak celá kostka zhasne. V této době je samozřejmě možné
pokračovat v dalším "házení". Program je napsán pro PIC12F509 od Firmy
Microchip, ale je možno použit i jiný procesor z této řady.
Pro případné zájemce mohu obvody (y) naprogramovat.

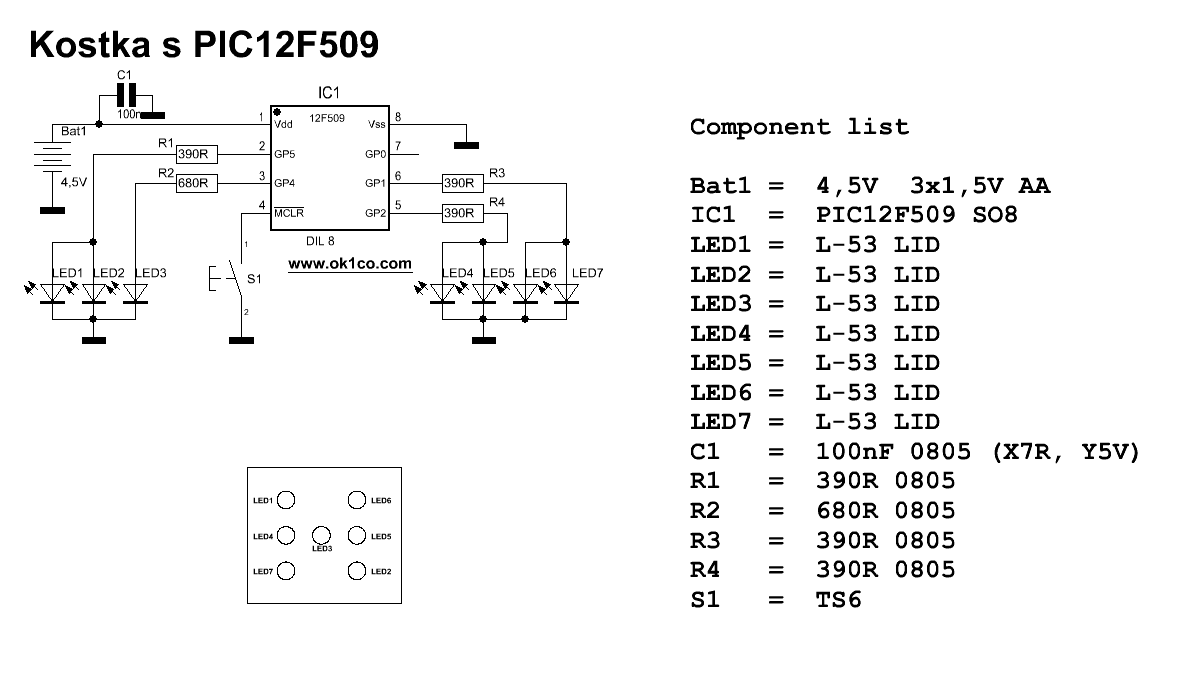

Schéma zapojení - kliknutím lze zvětšit

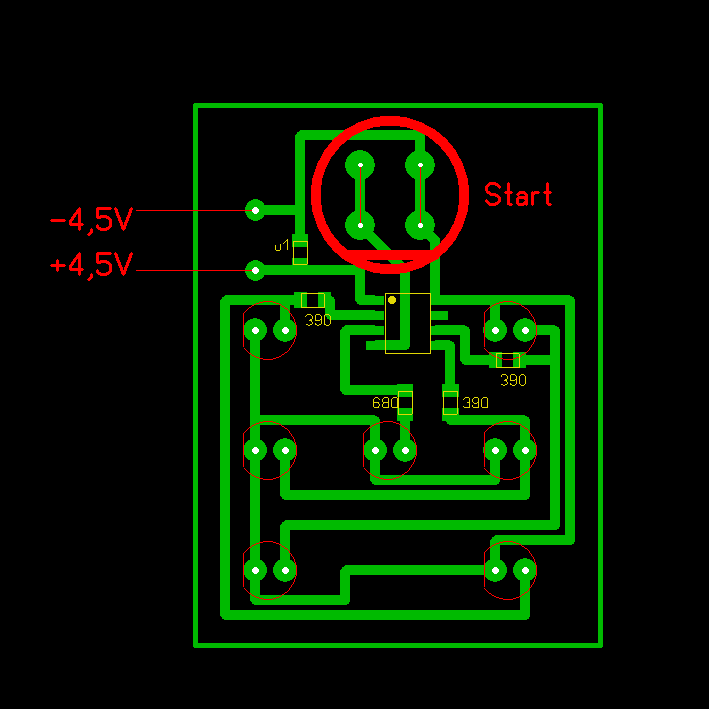

Výkres a osazení plošného spoje - kliknutím lze zvětšit

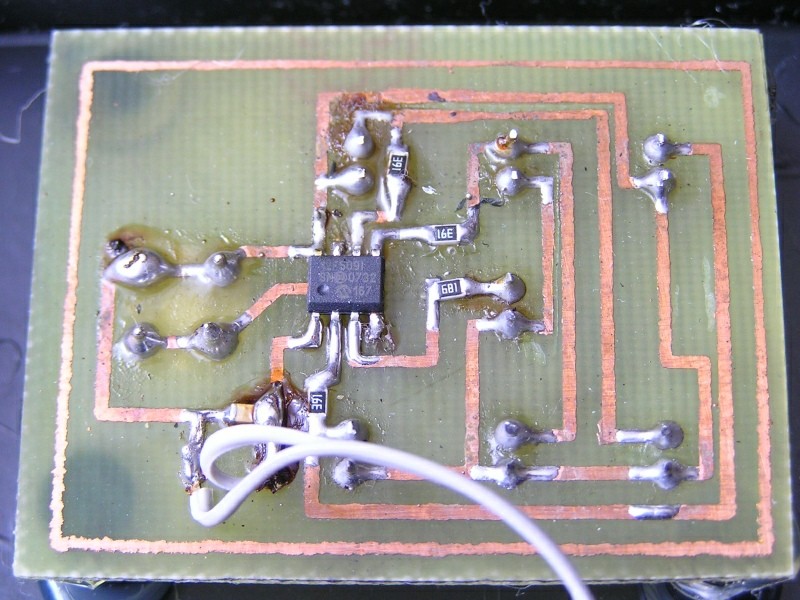

Pohled na plošný spoj - tlačítko a LED jsou z druhé strany -
kliknutím lze zvětšit

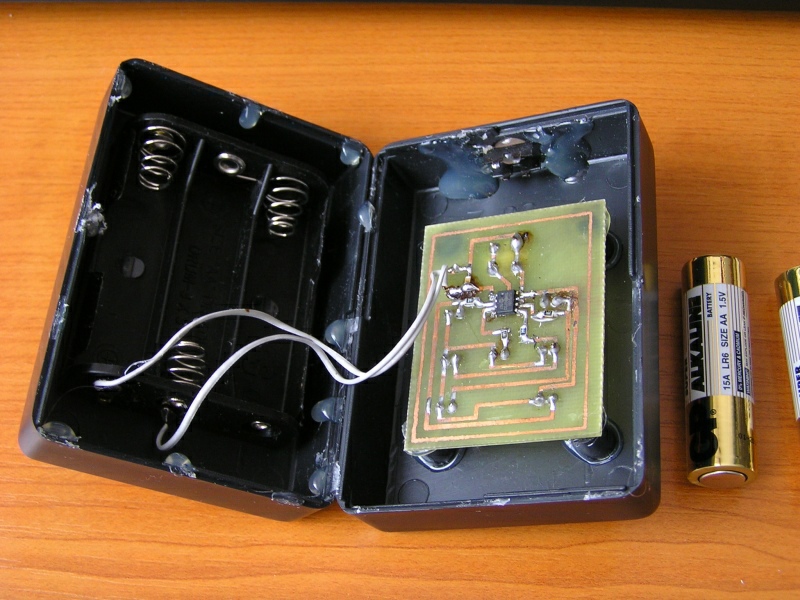

Další pohled do kostky - kliknutím lze zvětšit

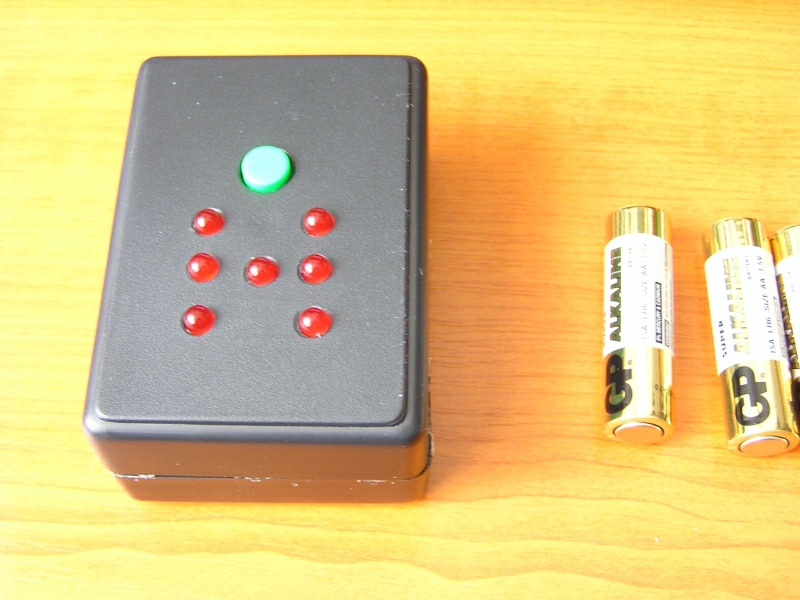

Hotová kostka - kliknutím lze zvětšit
Schéma v PDF
Plošný spoj v PDF
Osazení plošného spoje
|
|
|
|
