LED žárovka s 37 LED |
|
Jelikož cena a kvalita LED je neustále příznivější, tak vznikla tato
konstrukce. Jev ní použito 37 LED bílé barvy, výrobce Samsung. Zde jsou
použity LED s proudem 60mA v pouzdru 5252. Jako nejlepší se barevným podáním
jeví typy SLSNNWW815TS MAVS s barevnou teplotou 2875-3200K. Lze samozřejmě
použít jakékoliv jiné LED. Tyto LED pro Evropský trh dodává firma SETRON GmbH
a v Čechách je lze zakoupit u různých prodejců jako například ECOM, EZK, SOS
či GM. Všech 37 LED je zapojeno do série a na plošném spoji jsou umístěny jen
samotné LED, ostatní elektronika je formou "vrabčí hnízdo" umístěna do
plastové objímky od vadné úsporné žárovky. Důležité upozornění - LED jsou galvanicky spojené se síťovým napětím a hrozí nebezpečí úrazu el. proudem.

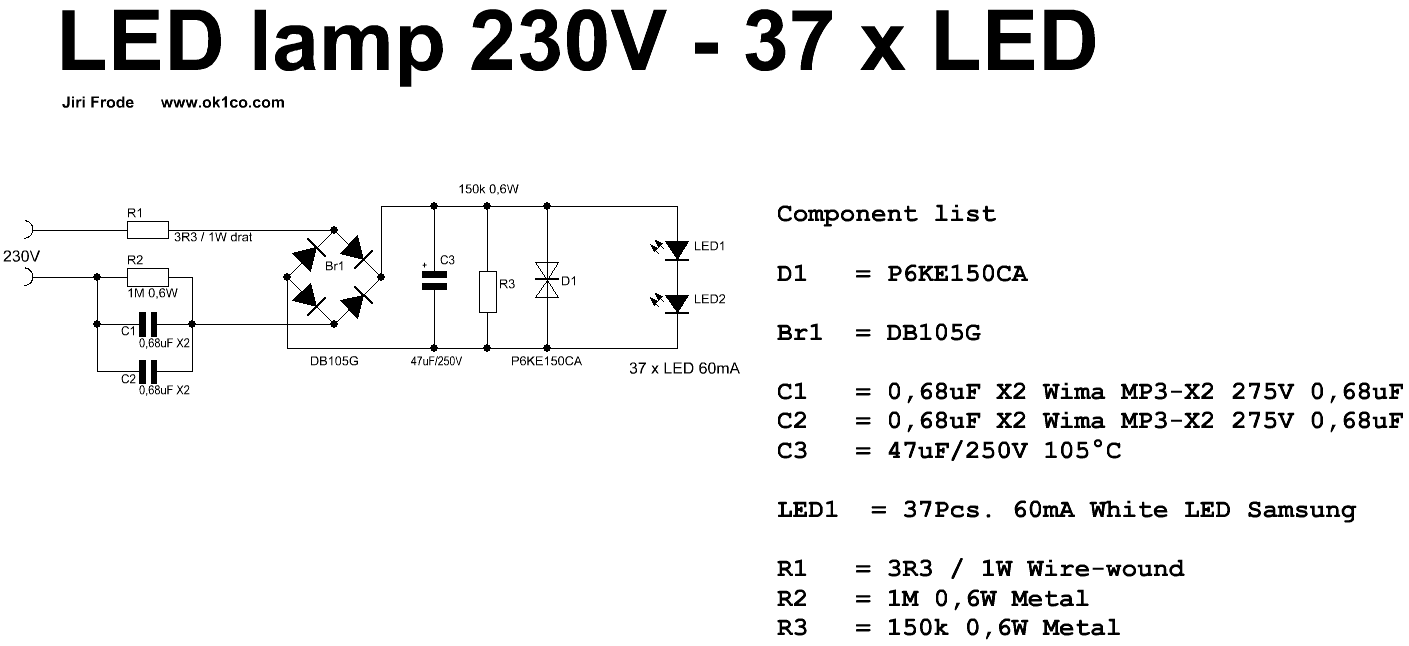

Schéma v PDF

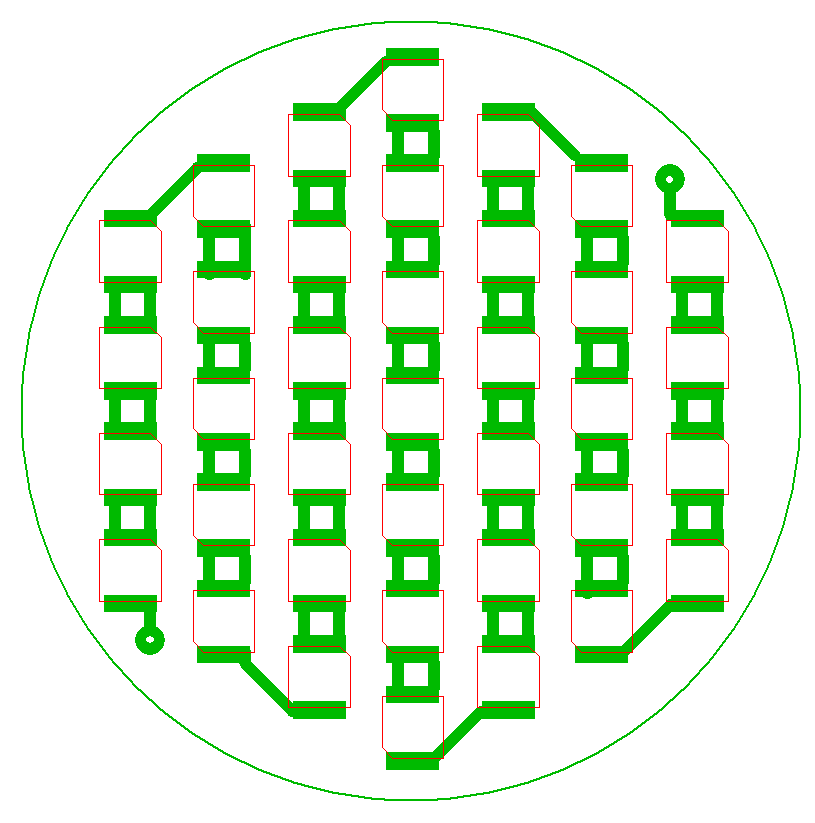

Plošný spoj v PDF
|
